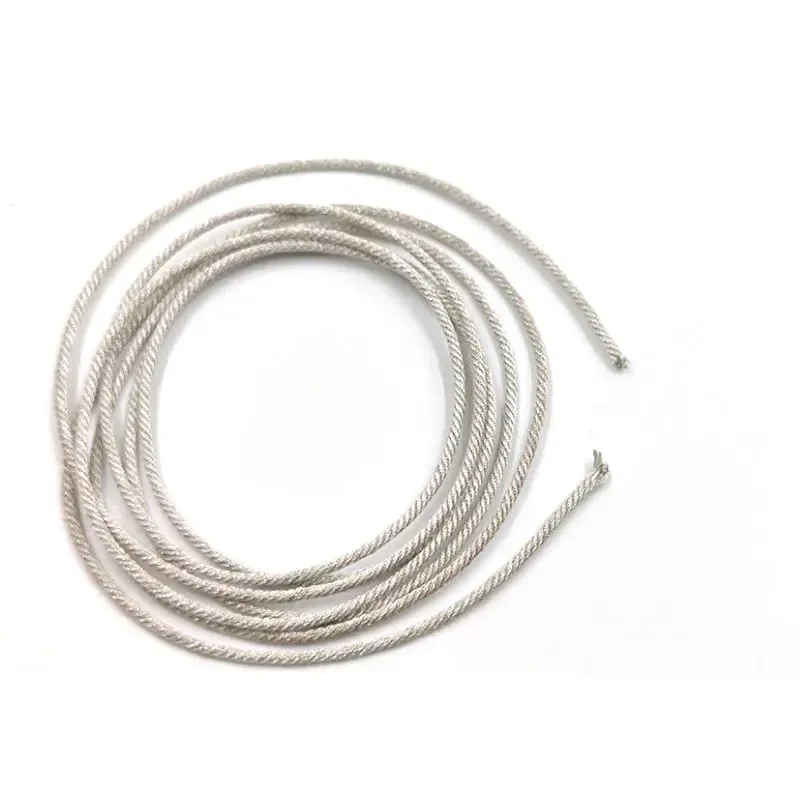

Mataas na Temperatura na Tinitiis na Lead Wire para sa Speaker Voice Coil

Bakit Dapat Tiyakin ang Pagtitiis ng Voice Coil Lead Wire sa Extreme Thermal Stress

Power-Induced Thermal Stress sa High-Excursion at Compression Drivers

Ang karamihan sa mga woofer na may mataas na pag-eksursyon at mga compression driver ay nakakapag-convert lamang ng humigit-kumulang 3 hanggang 5 porsyento ng kanilang electrical power sa tunay na enerhiyang tunog. Ang natitira? Well, humigit-kumulang 95 hanggang 97 porsyento ay nagiging init sa loob ng mga voice coil assembly na iyon. Kapag pinapatakbo ang mga speaker na ito sa buong kapasidad nang anumang tagal—halimbawa, 100 watts nang patuloy—nagiging mainit nang husto nang mabilis. Maaaring umabot sa higit sa 200 degree Celsius ang temperatura sa loob lamang ng ilang minuto, at minsan ay umaabot pa sa halos 250°C sa ilang bahagi ng mga compression driver. Ang lahat ng init na ito ay nagdudulot ng mga problema sa paglipas ng panahon. Ang mga bahagi na gawa sa metal ay nagsisimulang mag-oxidize, ang plastik na insulation ay nawawala ang integridad nito, at ang buong sistema ay dumaranas ng paulit-ulit na pagsuot at pagkasira. Kung wala ang sapat na thermal protection na inilagay sa disenyo, ang mga lead wire ay madalas na nabigo nang maaga dahil ang insulation ay nagiging carbon, ang mga solder joint ay sumisira dahil sa stress, o mas malala pa, ang mismong voice coil ay nababaluktot dahil sa labis na pagkakalantad sa init.

Paano Direktang Nakaaapekto ang Thermal Conductivity ng Lead Wire sa Pagtaas ng Temperatura ng Voice Coil

Ang lead wire ay gumagampan ng mahalagang papel bilang thermal bridge mula sa voice coil hanggang sa terminal. Ang mataas na thermal conductivity ng tanso (401 W/m·K) ay nababawasan ang peak na temperatura ng voice coil hanggang 15% kumpara sa aluminum—na direktang binabawasan ang tatlong pangunahing uri ng pagkabigo:

• Biglang pagtaas ng resistensya : Ang bawat 10°C na pagtaas ay nagdudulot ng pagtaas sa resistance ng voice coil ng humigit-kumulang 4%, na nagpapakilos ng thermal compression na bumababa sa output ng 1–3 dB;
• Pagkapagod ng solder joint : Ang mahinang heat conduction ay lumilikha ng matatalas na thermal gradient (>80°C/mm) sa mga terminal, na pabilis sa pagbuo ng mga crack;
• Pagkasira ng Insulation : Ang paulit-ulit na pagkakalantad sa temperatura na lampas sa 220°C ay nagpapabagal sa polymer dielectrics, na nagpapataas ng peligro ng short-circuit.

Ang mga optimisadong materyales para sa lead wire na may mataas na thermal diffusivity ay tumutulong na panatilihin ang voice coil sa ilalim ng critical na temperatura, na pinapanatili ang linearity ng frequency response habang tumatagal ang mataas na power operation.

Pagpili ng Materyales para sa Lead Wire na May Mataas na Temperatura: Tanso, Aluminum, at CCA

Oxidation, Creep, at Fatigue Behavior sa Temperature na Lampas sa 180°C

Kapag inilantad sa mga temperatura na palaging higit sa 180 degree Celsius, ang iba't ibang materyales ng lead wire ay nagsisimulang mag-degrade sa iba't ibang paraan. Halimbawa ang tanso—sa paglipas ng panahon, nabubuo ang mga brittle oxide layer dito. Pagkatapos ng humigit-kumulang 500 thermal cycles, ang mga oxide na ito ay maaaring pataasin ang electrical resistance hanggang 30 porsyento ayon sa isang pananaliksik na nailathala noong nakaraang taon sa Materials Performance Journal. Ang aluminum ay mas tumitibay laban sa oxidation sa pangkalahatan, ngunit may isa pang problema: ang metal na ito ay kumakalat kapag napapailalim sa normal na voice coil tension, kaya ito ay lumalawig mula 0.5 hanggang 1.2 porsyento. Ang copper-clad aluminum ay nagbibigay ng ilang proteksyon laban sa surface oxidation dahil sa kanyang panlabas na copper layer. Gayunpaman, ang kompositong materyal na ito ay nahaharap sa mga problema sa interface ng mga layer dahil sa iba't ibang thermal expansion rates, na nagdudulot ng delamination na kumokontrol sa fatigue life nito ng humigit-kumulang 40 porsyento kung ihahambing sa mga solid conductor materials. Kung gustong mapagalaw ng mga tagagawa ang kanilang mga produkto nang mas matagal nang walang kabiguan, kailangan nilang isaalang-alang ang pagbabago ng mga alloy o ang paglalagay ng mga protective coatings habang ginagawa ang produksyon.

Pagbabalanse ng Resistivity, Thermal Expansion, at Cycle Life sa Disenyo ng Lead Wire

Ang pagdidisenyo ng matibay na lead wire ay nangangailangan ng pag-aayos ng resistivity, thermal expansion, at mekanikal na tibay. Ang mga pangunahing trade-off ay kasama ang:

Ang mababang resistivity ng tanso ay tumutulong na bawasan ang mga nakakainis na 'I squared R losses', bagaman ito ay may presyo—literal at sa anyo ng dagdag na bigat. Kapag gumagamit ng aluminum, kailangan ng mga inhinyero na isaalang-alang ang mas mataas na coefficient ng expansion nito, na nangangahulugan na kailangan ng mas malalaking radius ng pagkukurba upang maiwasan ang stress sa mga solder joint habang gumagana. Maaaring makamit ang pagtitipid sa gastos sa pamamagitan ng mga solusyon na CCA, ngunit kinakailangan ng maingat na inhinyeriyang disenyo ng mga mekanismo para sa strain relief upang mapangasiwaan ang mga shear force sa pagitan ng mga materyales. Para sa mga kagamitan na kailangang tumagal ng higit sa 100,000 thermal cycles—tulad ng mga mataas na kalidad na touring compression driver—ang espesyal na nabuo na mga alloy ng tanso ay naging mahalaga. Ang mga alloy na ito ay idinisenyo na may partikular na mga coefficient ng expansion na humigit-kumulang sa 18 bahagi kada milyong bahagi bawat degree Celsius, na nagbibigay ng mahusay na kompromiso sa pagitan ng performance at durability. Panatilihin nila ang halos lahat ng impresibong antas ng conductivity ng dalisay na tanso habang nag-aalok ng mas mainam na resistance sa metal fatigue sa paglipas ng panahon.

Tinsel Lead Wire: Pinapaganda ang Kabilisang Pagkabuklat at Pagpapakawala ng Init sa Mataas na Temperatura

Ang tinsel lead wire ay kailangang magtagumpay nang sabay-sabay sa labis na pagbuklat at mga thermal load na lumalampas sa 200°C—lalo na sa mga high-excursion woofers at high-frequency compression drivers. Ang hugis at istruktura ng materyal nito ay direktang nakaaapekto sa parehong mekanikal na katatagan at pamamahala ng init.

Mga Mekanismo ng Pagkabigo dahil sa Pagkapagod ng Solder Joint sa Ilalim ng Thermal Cycling

Ang mga solder joint ay nababaguhay sa paglipas ng panahon kapag inilalantad sa paulit-ulit na pag-init at paglamig. Nangyayari ito pangunahin dahil sa tatlong bagay na sama-samang kumikilos: ang pagkakaiba sa antas ng pagpapalawak ng mga materyales kapag iniinit, ang pag-akumula ng mga madudurung na compound sa interface, at ang mabagal na pagbabago ng hugis sa ilalim ng patuloy na presyon. Kapag ang mga conductor at terminal ay nagpapalawak sa magkaibang bilis habang nagbabago ang temperatura, lumilikha sila ng mga shearing force na pumapahina sa koneksyon. Ang mga intermetallic compound na nabubuo sa pagitan ng mga metal ay naging mas matigas at mas hindi flexible kapag ang temperatura ay tumataas nang higit sa humigit-kumulang 150 degree Celsius. At mayroon ding gradwal na distorsyon dulot ng patuloy na mekanikal na stress na nagdudulot ng mabagal na deformation ng solder. Ang mga pag-aaral ay nagpapakita rin ng isang napakahalagang resulta—kung ang operating temperature ay tumaas ng 50 degree lamang sa itaas ng inirerekomenda, maaaring bumaba ang buhay ng mga koneksyon na ito ng humigit-kumulang 40%. Ang mga epektibong strain relief solution na inilalagay bago ang aktwal na solder joint ay tumutulong na sumipsip ng lahat ng galaw at pagpapalawak dulot ng init bago ito marating ang mahinang bahagi, na nangangahulugan ng mas matatag at mas mahabang buhay na mga koneksyon sa kabuuan.

Stranded vs. Flat Tinsel Geometry: Epekto sa Radius ng Pagkukurba at Pagganap sa Init

Ang hugis ng conductor ay nagtatakda ng kahutukan, paglaban sa pagkapagod, at kahusayan sa paglamig:

Kapag kailangan ang matalim na baluktot, tulad ng mga matatagpuan sa malalaking woofer na kumikilos nang husto, ang stranded tinsel ay gumagana nang pinakamahusay. Ang flat tinsel naman ay mas epektibo sa paghawak ng init sa mga maliit na espasyo kung saan mainit ang compression driver. Ang ilang kamakailang pagsusulit sa laboratorio ay nagpakita na kapag ginamit ang opitimisadong flat tinsel, ang mga voice coil ay tumatakbo nang humigit-kumulang 12 degree Celsius na mas malamig kaysa sa katumbas na bersyon na stranded. Ang pagkakaiba sa temperatura na ito ay nagpapagawa ng flat tinsel bilang tunay na nananalo para sa mga aplikasyon kung saan ang mga komponente ng mataas na dalas ay kailangang gumana nang mahirap sa mahabang panahon nang walang sobrang pag-init.

Mga Sistema ng Panlilipad na Nagpapahintulot sa Maaasahang Operasyon ng Lead Wire Higit sa 220°C

Ang karaniwang PVC at silicone insulation ay nagsisimulang mabulok nang mabilis kapag ang temperatura ay umaabot sa higit sa 220 degrees Celsius. Ang ganitong pagkabulok ay maaaring magdulot ng malubhang problema tulad ng dielectric failure at mga exposed conductors. Ang mga advanced insulation systems na gawa sa polyimide films at fluoropolymers tulad ng PTFE ay gumagana nang mas mainam. Ang mga materyales na ito ay nananatiling matibay at pinapanatili ang kanilang electrical properties kahit na tumatakbo nang patuloy sa mga temperatura hanggang 260 degrees. Ang mga standard coatings ay hindi gaanong tugma sa tanso sa aspeto ng pagpapalawak nito kapag mainit, na nagdudulot ng maliit na pukyawan matapos ang maraming pagbabago ng temperatura. Ang mga bagong materyales ay nalulutas ang problemang ito. Bukod dito, ang mga advanced insulations na ito ay napakapalaking manipis, madalas na may kapal na kulang sa 50 micrometers. Ang ganitong kapanipaniwala na kapaningkasan ay tumutulong sa paglipat ng init mula sa conductor patungo sa kapaligiran habang pinapanatili pa rin ang mabuting electrical separation. Ang mga pagsusuri ay nagpakita na sa loob ng 10,000-hour na pagsusuri sa 240 degrees Celsius, ang failure rate ay bumababa ng halos tatlong-kapat kumpara sa mga tradisyonal na opsyon. Ibig sabihin, ang audio equipment na gumagamit ng mga materyales na ito ay nananatiling pare-pareho ang kalidad ng tunog sa malakas na compression drivers nang walang kailangang alalahanin ang pagbubulok ng mga wire sa paglipas ng panahon.

Madalas Itanong

Bakit mahalaga na ang mga lead wire ng voice coil ay kaya ng labis na thermal stress?

Ang mga lead wire ng voice coil ay kailangang kaya ang labis na thermal stress dahil kapag gumagana ang mga speaker sa mataas na kapangyarihan, ang karamihan sa elektrikal na enerhiya ay nababago sa init. Ang sobrang init na ito ay maaaring magdulot ng oxidation, pagkabigo ng insulation, at dehormasyon, na nakaaapekto sa kalidad ng tunog at kahusayan ng kagamitan.

Ano ang mga pakinabang ng paggamit ng mga lead wire na gawa sa tanso?

Ang mga lead wire na gawa sa tanso ay nag-aalok ng mataas na thermal conductivity, na binabawasan ang pinakamataas na temperatura ng voice coil, binabawasan ang mga patakaran sa resistance at fatigue sa solder joint, at pinipigilan ang pagkabigo ng insulation, upang mapanatili ang performance ng speaker sa matagalang paggamit.

Paano pinabubuti ng mga advanced insulation system ang performance ng mga lead wire?

Ang mga advanced na sistema ng pagkakabukod tulad ng polyimide films at fluoropolymers ay nagpipigil sa dielectric failure at pinapanatili ang mga electrical properties kahit sa mataas na temperatura. Nagbibigay sila ng mas mahusay na compatibility sa thermal expansion kasama ang tanso, na binabawasan ang mga pukyut at pinalalawig ang operational life ng wire.
