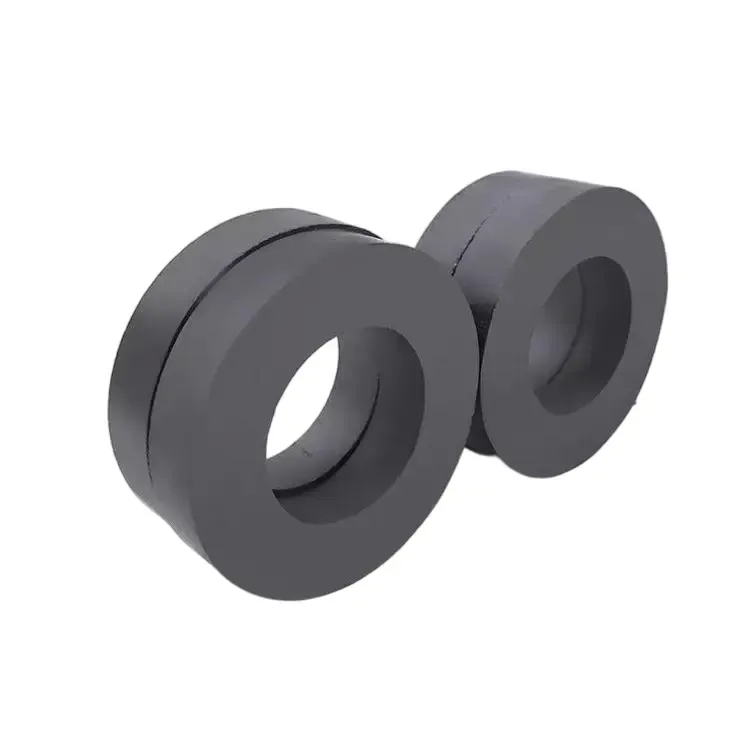

Malakas na Magnetic na Speaker Magnet para sa Tunog na May Mataas na Sensitivity

Ang Link sa Pisika: Paano Nakaaapekto ang Lakas ng Magneto sa Sensitibidad ng Speaker

Kapal ng Magnetic Flux (B) at Ang Direktang Papapel Nito sa Output na dB/W/m

Ang lakas ng magnetic flux (B) ay gumagampanan ng pangunahing papel sa pagtukoy kung gaano kalaki ang sensitivity ng isang speaker, na sinusukat natin sa mga numerong decibel bawat watt bawat metro (dB/W/m). Sa pangkalahatan, kapag dumadaloy ang kuryente sa voice coil, ito ay nakakasalubong sa umiiral na magnetic field, na nagbubuo ng tinatawag na Lorentz force. At ano pa ang mangyayari? Ang puwersang iyon ay tumataas kasabay ng B. Tingnan ang karaniwang mga magnet na ginagamit sa mga speaker: Ang malakas na 1.5 Tesla na neodymium magnet ay nagbibigay ng halos 40 porsyento pang higit na pushing power kumpara sa mas mahinang 0.4 Tesla na ferrite magnet kapag parehong dami ng kuryente ang dumadaloy sa kanila. Ito ay nagdudulot ng malaking pagkakaiba sa output ng tunog. Ang mga speaker na may mas mataas na halaga ng B ay maaaring makamit ang mga impresibong rating sa sensitivity na 95+ dB/W/m habang kailangan lamang ng napakaliit na kapangyarihan mula sa mga amplifier. Pag-usapan naman ang physics: Sinasabi ng Batas ni Faraday na ang voltage na nabubuo sa loob ng speaker ay nakasalalay din sa parehong B at sa bilis kung paano gumagalaw ang voice coil. Kaya ang pagkamit ng tamang balanse ng magnetic flux ay hindi lamang mahalaga—ito ay lubhang kritikal kung gusto ng mga tagagawa ng magandang kalidad ng tunog sa lahat ng frequency at mabilis na response time para sa musika at pagsasalita.

Bakit ang Neodymium Magnets ay nagbibigay ng 90–105 dB/W/m kumpara sa 85–92 dB/W/m ng Ferrite

Kapag napapangalanan ang mga magnetic material, nananalo nang malinaw ang neodymium (NdFeB) kumpara sa ferrite dahil sa mas malakas nitong magnetic field. Ang residual induction (Br) nito ay maaaring umabot sa halos 1.45 Tesla, na halos tatlong beses na ang halaga ng kayang abutin ng ferrite—na nasa pagitan ng 0.4 at 0.5 T. At huwag nating kalimutan ang maximum energy product ((BH)max), na umaabot nang malinaw sa higit sa 50 MGOe para sa NdFeB. Ang mga katangiang ito ay nangangahulugan na ang mas maliit na NdFeB drivers ay maaaring mag-convert ng kuryente sa tunog nang may napakataas na kahusayan—mula 92% hanggang 98%—kumpara sa 85% hanggang 88% lamang mula sa mga ferrite magnet. Nakikita natin din ang pagkakaiba na ito sa praktikal na aplikasyon. Ang mga high-end studio monitor na may N52 grade sintered NdFeB ay nagbibigay ng sensitivity level na nasa pagitan ng 98 at 103 dB/W/m habang kailangan lamang ng humigit-kumulang 30% na mas kaunting kapangyarihan mula sa mga amplifier kumpara sa mga katulad na modelo na gumagamit ng ferrite sa dalas na 1 kHz. Ano ang ibig sabihin ng lahat ng ito para sa kalidad ng audio? Sa madaling salita, mas mahusay na performance nang hindi kailangang gamitin ang mas malalaking kahon o lumilikha ng dagdag na init. Ang mga tagapakinig ay nakakaranas ng mas tiyak at mas matatag na bass response, mas mabilis na transient reactions, at malaki ang pagbaba ng distortion kahit kapag binababa ang volume.

Pangunahing Paghahambing

Agham sa Materyales ng Mataas na Kaginawan na Mga Magneto para sa Speaker

Ang NdFeB (N52/N55), SmCo, at Ferrite ay Ipinaghahambing: Produkto ng Energiya (BH)max at Katatagan sa Init

Ang pagpili ng tamang magnet para sa speaker ay nangangailangan ng pagsasalimbayayang pagitan ng lakas ng magnetismo at ng tunay na nangyayari kapag mainit ang mga ito o kapag tumatakbo nang matagal. Ang mga sintered NdFeB magnets tulad ng mga uri N52 at N55 ay kabilang sa pinakamahusay na performer dito, na nagbibigay ng maximum BH values mula 35 hanggang 52 MGOe. Ang mga ito ay nagpapahintulot sa mga tagagawa na ilagay ang malakas na lakas ng magnetismo sa maliit na espasyo. Mayroon ding Samarium Cobalt (SmCo), na hindi gaanong malakas sa papel—may BH max values na humihigit-kumulang 16 hanggang 32 MGOe—ngunit kompensado ito ng mahusay na resistensya sa init. Ang SmCo ay kayang tumanggap ng temperatura hanggang 300 degree Celsius habang pinapanatili ang istable na mga katangian ng magnetismo, na nawawala lamang ng humigit-kumulang 0.03% bawat degree na pagbabago ng temperatura. Ihalintulad ito sa mga magnet na NdFeB na nagsisimulang mag-degrade sa paligid ng 80 degree Celsius na may mga pagkawala na humigit-kumulang 0.12% bawat degree (Li et al., 2023). Ang mga ferrite magnet ay nananatiling malayo sa likod, na may BH max values na halos 3.5 hanggang 4.5 MGOe lamang at malaking pagbaba ng performance kapag lumampas sa 150 degree Celsius. Ito ay praktikal na nagtatanggal sa kanila bilang opsyon para sa mga aplikasyon kung saan ang init ay isang kadahilanan—tulad ng mga car audio system o propesyonal na stage equipment kung saan kailangang magsikap nang husto ang mga speaker sa mahabang panahon.

Paliwanag sa Pagdomina ng Sintered NdFeB: 1.42 T na Residual Induction kumpara sa 0.4–0.5 T ng Ferrite

Ang dahilan kung bakit ang sintered NdFeB ay lubhang sikat sa mga disenyo ng mataas na sensitibong speaker ay ang kahanga-hangang residual induction nito. Tinutukoy nito ang mga halaga hanggang 1.42 Tesla, na mas mataas ng higit sa tatlong beses kaysa sa mga ferrite magnet. Ang malakas na Br na ito ay lumilikha ng mas mainam na magnetic field sa loob ng mga maliit na puwang sa pagitan ng mga bahagi. Ano ang resulta? Isang mas malakas na pustahan sa voice coil na direktang nagreresulta sa impresibong mga rating ng sensitibidad na nasa pagitan ng 98 hanggang 103 dB/W/m—lahat ay nakapaloob sa mga driver na sapat na maliit para sa kompakto at studio monitor setup. Kapag gumagamit ng ferrite, kailangan ng mga tagadisenyo na gawing mas malaki ang lahat dahil ang Br nito ay hindi gaanong magaling. Ibig sabihin, mas malalaking magnet at pole pieces—na nagdaragdag ng timbang, tumataas ang gastos, at kumuha ng higit pang espasyo sa loob ng mga speaker cabinet. Ngunit ang tunay na kakaiba ng sintered NdFeB ay ang proseso ng paggawa nito. Sa panahon ng sintering, ang mga crystal grains ay umaayos nang tama upang bawasan ang pagkawala ng enerhiya dulot ng hysteresis. Bukod dito, ang mga materyales na ito ay kayang tumagal ng napakataas na temperatura bago mawala ang kanilang magnetic properties—at nananatiling stable sa humigit-kumulang 310 degree Celsius kahit kapag pinipilit nang matagal sa mataas na power playback.

Mula sa Magnet hanggang sa Galaw: Ang Papel ng Magnet sa Kahirapan ng Pagpapalit ng Tunog

Paktor ng Lakas ng Boses na Kuwelo (Bl) — Kung Saan Nakakatagpo ang Lakas ng Magnet at Kagandahan ng Mekanikal na Presisyon

Ang lakas ng boses na paktor ng coil, o Bl, ay nagsasabi sa atin kung gaano kahusay ang isang speaker sa pagpapalit ng enerhiyang pangmagneto sa aktwal na galaw. Isipin ito bilang isang pagpaparami ng dalawang bagay: ang lakas ng magnetic field (B) at ang haba ng wire sa loob ng magnet na talagang gumagana (l). Sa aspeto ng pagganap, mahalaga ang numerong Bl dahil ang mga speaker na may mas mataas na halaga ng Bl ay kayang galawin ang kanilang cone nang mas mabilis gamit ang parehong dami ng kuryente na pumapasok. Karamihan sa mga neodymium driver ay umaabot sa humigit-kumulang 15 hanggang 25 Tesla-meter, samantalang ang mga lumang ferrite model ay karaniwang nasa pagitan ng 6 at 12. Ang matematika sa likod nito ay medyo simple — ang puwersa ay katumbas ng Bl beses ang kasalukuyang daloy. Kaya kapag tumataas ang Bl, kailangan natin ng mas kaunting kapangyarihan mula sa aming amplifier upang makamit ang parehong antas ng volume, na nangangahulugan din ng mas malinis na tunog dahil may mas kaunting distortion na nagaganap habang malakas ang galaw. Ginugugol ng mga tagagawa ang dagdag na oras upang tiyaking ang mga maliit na bahaging iyon ay napaproseso nang tumpak upang panatilihin ang uniformidad ng magnetic field sa buong saklaw ng galaw. Ang detalyadong atensyon na ito ang nagpapanatili sa tunog ng speaker na akurat kahit kapag pinipilit ito nang husto.

Pag-optimize ng Pag-integrate ng Magnet: Heometriya, Disenyo ng Polo, at Kontrol sa Distorsyon

Mga Shorting Ring at Underhung na Coil: Pagbawas sa Pagtaas ng Induktansi at Kompresyon na Thermal sa mga Mataas na Sistema ng B

Kapag gumagawa ng mga sistema na may mataas na density ng magnetic flux, kinakaharap ng mga inhinyero ang ilang kompromiso, lalo na ang pagtaas ng inductance ng voice coil at mga problema sa thermal compression kapag ang mga bahagi ay nasa patuloy na karga sa mahabang panahon. Ang mga shorting ring—na karaniwang gawa sa tanso o aluminum at nakabalot sa paligid ng pole piece—ay tumutulong na labanan ang mga problemang ito sa pamamagitan ng paglikha ng magkasalungat na eddy currents. Ang mga kasalungat na agos na ito ay pangkalahatang nagpapabalanse sa mga pagbabago ng magnetic field, lalo na sa panahon ng mabilis na paggalaw sa mataas na frequency. Ang resulta ay mas mainam na pagpapanatili ng mga katangian ng transient response at mas malinaw na mga mataas na frequency sa kabuuan. Isa pang mahalagang pagsasaalang-alang sa disenyo ay ang underhung coil approach, kung saan ang mismong voice coil ay mas maikli kaysa sa taas ng magnetic gap. Ito ay nagpapagarantiya na anuman ang sukat ng paggalaw ng speaker pataas at pababa, ang buong coil ay nananatiling nasa pinakapagkakasundo na bahagi ng magnetic field. Ang ganitong paraan ay nagpapababa nang malaki sa mga inductive nonlinearities at maaaring bawasan ang power compression losses ng humigit-kumulang 20 hanggang 30 porsyento kapag mainit na ang loob ng driver. Para sa mga high B field system, ibig sabihin nito na panatilihin nila ang kanilang kakayahan sa dynamic range habang pinapanatili ang mababang antas ng distortion sa buong frequency spectrum nang hindi naaapektuhan ang mga pagsukat sa sensitivity.

Madalas Itanong

Ano ang density ng magnetic flux (B) sa mga speaker?

Ang density ng magnetic flux (B) sa mga speaker ay tumutukoy sa lakas ng magnetic field na nililikha ng magnet sa loob ng speaker. Mahalaga ito sa pagtukoy sa sensitivity at pangkalahatang performance ng speaker.

Bakit pinipili ang mga neodymium magnet kaysa sa ferrite sa mga speaker?

Pinipili ang mga neodymium magnet dahil sa mas malakas na magnetic field, mas mataas na residual induction, at napakagandang kahusayan sa kapangyarihan. Nagpapahintulot sila sa mas maliit na mga speaker na makamit ang mas mataas na sensitivity at mas mahusay na audio performance.

Ano ang papel ng voice coil force factor (Bl)?

Ang voice coil force factor (Bl) ay isang sukatan na nagpapakita ng kakayahan ng speaker na i-convert ang magnetic energy sa galaw. Ang mas mataas na halaga ng Bl ay nagreresulta sa mas epektibong galaw ng speaker at pagbuo ng tunog.

Paano nakatutulong ang mga shorting rings at underhung coils sa disenyo ng speaker?

Ang mga singsing na pampasok ay nagbibigay ng balanseng eddy current upang bawasan ang distorsyon na dulot ng mga nagbabagong magnetic field. Ang mga coil na nasa ilalim ay panatilihin ang coil na nasa loob ng pinakamainam na bahagi ng magnetic field, na binabawasan ang mga nonlinearities at pinapahusay ang kahusayan.
